BWD摆线针轮行星减速机

1、摆线针轮减速机的使用范围：
摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械，该机分卧式、立式，双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。
2、摆线针轮减速机的主要特点：
a、减速比大、效率高：一级传动减速比为9-87，双级传动减速比为121-7569，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级减速效率达94％。
b、运转平稳、噪音低：在运转中同时接触的齿数较多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音均在85dB(A)以下。
c、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理（HRC58-62），再精磨而成，且摆线齿与针齿套合传递至针齿形成滚动摩擦时，摩擦系数小，使啮合区无相对滑动，磨损极小，所以经久耐用。
d、结构紧凑，体积小：与同功率的其它减速机相比，重量体种小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上，以获得尽可能小的尺寸。

单级传动:

电动机功率为0.55KW 减速比为23 型号为10（X系列用相应X型号表示）   配置Y系列电动机 卧式安装（立式安装用L表示）。 B系列摆线针轮减速机（X系列用X表示）

双级传动

	电动机功率为0.55KW
	减速比为473
	型号为13号与11号组合（X系列用相应X型号表示）
	配置Y系列电动机
	双级传动
	卧式安装（立式安装用L表示）
	B系列摆线针轮减速机（X系列用X表示）

注：型号表示法中字母D代表配置Y系列电动机

24小时服务电话: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陈小姐 13812062323  谢小姐 18915322345

摆线针轮减速机型号对照表（承载能力）

减速机系列	型号对照
X系列	X2	X3	X4	X5	X6	X7	X8	X9	X10	X11	X12
B系列各种型号	B10	B11	B12	B13	B14		B15	B16	B17	B18	B19
	B0	B1	B2	B3	B4		B5	B6	B7	B8	B9
	B12	B15	B18	B22	B27		B33	B39	B45	B55	B65
	B120	B150	B180	B220	B270		B330	B390	B450	B550	B650

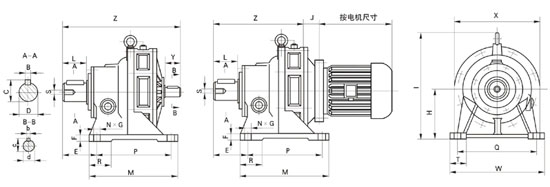

BW、BWD、XW、XWD型（单级）外形及安装尺寸













机号

外型尺寸

安装尺寸

轴端尺寸

重量

M

W

Z

I

X

J

H

E

F

P

Q

R

S

T

N

G

B

C

D

L

b

c

d

Y

BW

BWD(约)

BW

BWD

BW、BWD10-19号

B10	120	185	214	165	190	168	附 件	100	93	15	90	150		M8	35	4	11	8	33	30	35	5	17	15	22	15	BW 重 量 ＋ 电 动 机 重 量
11	160	280	263	194	250	200		120	125	15	110	240		M8	55	4	13	10	38	35	56	6	20.5	18	35	22
12	200	320	320	246	296	240		140	144	20	150	280		M8	60	4	13	14	48.5	45	68	6	24.5	22	40	40
13	250	390	390	294	355	300		160	153	25	320	340		M12	75	4	17	16	59	55	80	8	33	30	55	73
14	380	400	465	356	430	340		200	153	25	320	340	65	M12	80	4	22	20	74.5	70	100	10	38	35	62	120
15	440	470	544	431	513	420		240	155	32	380	420	100	M16	80	4	22	25	95	90	116	14	48.5	45	70	185
16	520	560	668	528	605	500		280	199	35	440	500	150	M20	90	4	26	28	106	100	139	14	53.5	50	80	380
17	600	690	791	594	706	616		325	230	40	500	630		M24	105	6	26	28	116	110	150	16	59	55	90	580
18	810	880	1065	814	880	740		420	324	50	660	800		M30	160	6	32	32	137	130	202	20	74.5	70	120	1200
19	1040	1160	1462	1151	1160	1000		540	485	60	840	1050		M42	200	6	45	45	190	180	330	25	95	90	150	2500

XW、XWD2-12号

X2	120	210	209	161	190	168	附 件	100	101	15	90	180		M8	45	4	12	8	28	25	34	5	17	15	22	15	XW 重 量 ＋ 电 动 机 重 量
3	450	290	263	194	270	200		140	151	20	100	250		M8	55	4	16	10	38	35	56	6	20.5	18	35	30
4	195	330	320	246	316	240		150	169	22	145	290		M8	65	4	16	14	48.5	45	72	6	24.5	22	40	43
5	260	420	426	330	356	300		160	206	25	150	370		M12	75	4	16	16	59	55	91	8	33	30	55	85
6	335	430	484	375	425	340		200	125	30	275	380		M12	75	4	22	18	69	65	89	10	38	35	62	125
7	380	470	512	404	484	420		220	145	30	320	420		M16	95	4	22	22	85	80	109	12	43	40	65	190
8	440	530	583	470	514	420		250	155	35	380	480		M16	120	4	22	25	95	90	120	14	48.5	45	70	240
9	560	620	723	571	614	500		290	186	40	480	560		M20	120	4	26	28	106	100	141	14	53.5	50	80	390
10	600	690	791	594	706	616		325	230	40	500	630		M24	105	6	26	28	116	110	150	16	59	55	90	580
11	810	880	1065	814	880	740		420	324	50	660	800		M30	160	6	32	32	137	130	202	20	74.5	70	120	1200
12	1040	1160	1462	1151	1160	1000		540	485	60	840	1050		M42	200	6	45	45	190	180	330	25	95	90	150	2500
