TJ搪玻璃反应罐通用机架

文章出处：泰强减速机发布时间：2016-07-08 人气：【大中小】

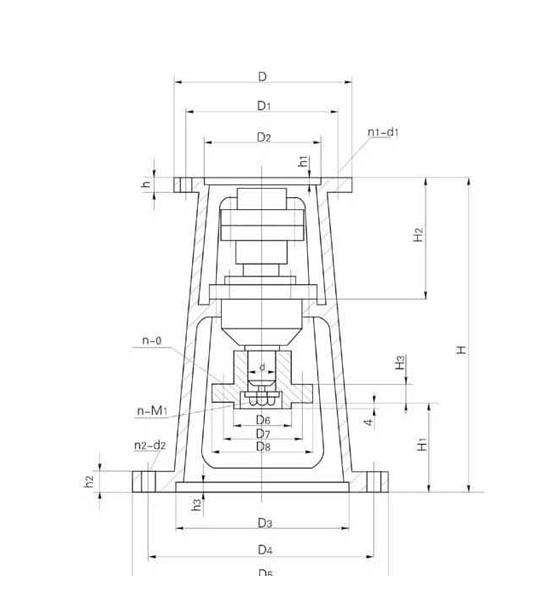

TJ型机架、下装JA型联轴器，主要参数及尺寸

机架型号	减速机型号	输入端接口						输出端接口						H	H₁	H₂	H₃	d	D₆	D₇	D₈	n-φ	n-M₁
机架型号	减速机型号	D	D₁	D₂	h	h₁	n₁-d₁	D₃	D₄	D₅	h₂	h₃	n₂-d₂	H	H₁	H₂	H₃	d	D₆	D₇	D₈	n-φ	n-M₁
TJ₁	B1	230	200	170	20	6	6-12	220	270	305	22	7	4-24	514	201	185	15	35	60	110	140	4-13.5	1-10
TJ₂	B1	230	200	170	20	6	6-12	250	300	335	22	7	4-24	517	197	190	15	35	60	110	140	4-13.5	1-10
TJ₂	B2	260	230	200	20	7	6-13	250	300	335	25	7	4-24	530	176	210	20	45	85	120	160	4-13.5	1-12
TJ₃	B2	260	230	200	20	7	6-13	295	350	392	26	7	4-26	560	206	210	20	45	85	120	160	4-13.5	1-12
TJ₃	B3	340	310	270	20	7	6-13	295	350	392	26	7	4-26	560	191	210	20	45	85	120	160	4-13.5	1-12
TJ₄	B3	340	310	270	20	7	6-13	345	400	442	26	7	4-26	675	245	250	22	55	100	150	180	4-18	1-16
TJ₅	B3	340	310	270	22	7	6-13	390	450	498	26	7	4-30	680	250	250	22	55	100	150	180	4-18	1-16
TJ₆	B4	400	360	320 316	22	7	8-16	435	500	548	30	7	8-30	736	276	250	28	70	110	165	200	4-18	1-16
TJ₇	B5	490	450	400	26	10	12-18	440	550	600	30	10	12-22	805	261	296	36	90	150	190	230	6-18	2-12
TJ₈	B6	580	520	460	28	10	12-22	500	550	600	32	10	12-22	820	209	362	36	100	140	200	240	6-18	2-16
TJ₉	B7	650	590	520	30	12	12-22	560	650	700	40	10	12-27	955	204	420	36	110	150	250	290	6-27	3-16
TJ₁₀	B8	880	800	680	45	12	12-38	720	810	880	45	10	20-27	1200	304	550	40	130	180	290	350	8-27	3-16
