214、215型带衬套及冷却水套铸铁填料

214型带衬套及冷却水套铸铁填料想（Pg 6）（HG5-214-81）
本标准为 化学、制药、染料等工业反应釜搅拌轴使用的轴封装置，其公称压力≤6kgf/cm².适用于需要填料箱起支承作用以及温度≥100℃或转轴线速度≥1m/s.















































215型带衬套铸铁填料箱
（Pg6）（HG5-215-81）
本标准为化学、制药、染料等工业反应釜搅拌轴使用的轴封装置，其公称压力≤6kgf/cm²。适用于需要填料箱起支承作用一级介质温度<100℃或转轴线速度≤1m/s。

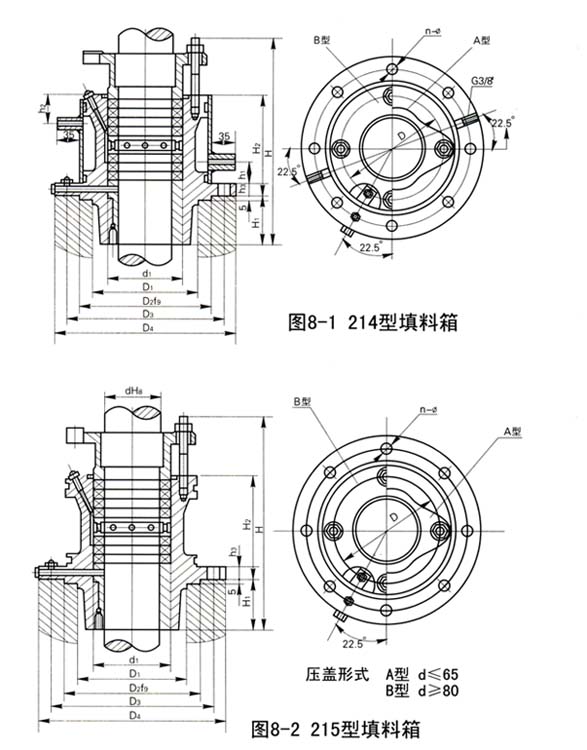

图8-2 215型填料箱
214、215型填料箱主要尺寸

d	d1	D	D1	D2	D3	D4	H1	H2	H3	h1	h2	h3	法兰螺栓孔		压盖螺柱		重量
													n	Ф	数量	直径	HG521481	HG521581
30	50	80	80	116	150	185	195	14	119	25	30	15	4	18	2	M12	10.5	8.8
40	60	90	100	135	170	205	205	24	119	25	30	15	4	18	2	M12	13.2	11.2
50	76	105	125	164	200	235	251	32	146	25	30	17	8	18	2	M16	21.0	17.6
65	91	120	125	164	200	235	266	47	146	25	30	17	8	18	2	M16	22.5	19.2
80	106	145	150	188	225	260	280	62	146	29	34	17	8	18	4	M12	32.4	27.9
95	127	165	175	217	255	290	331	75	173	29	35	19	8	18	4	M16	46.6	41.3
110	142	185	200	245	280	315	346	90	173	29	35	19	8	18	4	M16	52.8	49.8
130	162	210	225	271	305	340	366	110	173	29	35	22	8	18	4	M16	70.9	61.8
140	178	220	250	271	305	340	398	120	193	29	35	22	12	18	4	M16	85	76
160	200	245	260	309	335	375	420	130	200	30	35	24	12	18	6	M16	111	99
180	220	265	260	309	335	375	440	150	200	30	35	24	12	18	6	M16	120	110
200	240	290	300	363	395	440	460	170	200	30	35	26	12	22	6	M16	140	126
