205、206、207B型釜用机械密封









结构：小弹簧、双端面、非平衡型（205）小弹簧、双端面、平衡型（206、207）
压力：10-1mm汞柱0-0.6MPa（206）
温度：-40-300℃
转速：≤500转/分（205、206、207）
轴径：30-150mm
使用介质：易燃、易爆、强腐蚀、含颗粒、低温度及真空下密封要求较高的场合。

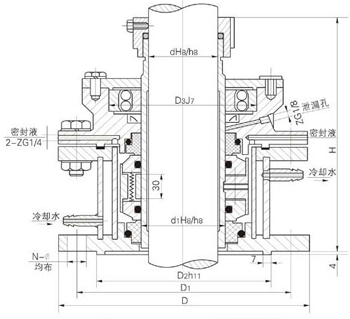

205型釜用机械密封主要尺寸

符号		dH6/h6	d1H6/h6	D	D1	D2h11	D3h7	H	N-Φ
轴径	30	30	45	185	150	116	85	295	4-Φ18
	40	40	55	225	170	135	100	297	4-Φ8
	50	50	65	235	200	164	120	308	8-Φ18
	65	65	80	235	200	164	140	311	8-Φ18
	70	70	85	235	200	164	150	339	8-Φ18
	80	80	95	260	225	188	170	339	12-Φ18
	95	95	110	290	255	220	200	357	12-Φ18
	110	110	130	315	280	245	230	368	12-Φ18
	130	130	150	360	320	260	270	378	12-Φ18
	150	150	170	450	375	310	320	410	16-Φ24

符号		dH6/h6	d1H6/h6	D	D1	D2h11	D3h7	H	N-Φ
轴径	30	30	45	185	150	116	85	293	4-Φ18
	40	40	55	225	170	135	100	297	4-Φ18
	50	50	65	235	200	164	120	307	8-Φ18
	65	65	82	235	200	164	150	314	8-Φ18
	70	70	85	235	200	164	140	314	8-Φ18
	80	80	95	260	225	188	180	351	12-Φ18
	95	95	115	290	255	220	215	374	12-Φ18
	110	110	130	315	280	245	250	394	12-Φ18
	120	120	140	345	310	270	270	410	12-Φ18
	130	130	150	360	320	285	290	416	12-Φ18
	150	150	170	450	375	310	320	420	16-Φ24

207B型釜用机械密封主要尺寸

符号		dH6/h6	d1H6/h6	D	D1	D2h11	D3h7	H	N-Φ
轴径	30	30	45	185	150	116	85	305	6-Φ18
	40	40	55	205	170	135	100	310	6-Φ18
	50	50	65	235	200	164	120	330	8-Φ18
	65	65	75	235	200	164	150	335	8-Φ18
	70	70	82	235	200	164	160	335	8-Φ18
	80	90	95	260	225	188	180	375	12-Φ18
	95	95	115	290	255	220	215	395	12-Φ18
	110	110	130	315	280	245	250	415	12-Φ18
	130	130	150	360	320	285	290	440	12-Φ18
	150	150	170	450	375	310	320	445	16-Φ24
