202、204型釜用机械密封（HG5-752-78）

























釜用机械密封订货、使用、安装
1、订货前必须详细提供配套设备的轴径、压力、温度、转速、密封介质、旋向。
2、根据参数、正确选择相应型号的机械密封及所有材料。
3、使用压力高于0.8MPa，许配套平衡罐。
4、介质温度高于200℃要选用双冷却结构。
5、轴的轴向串动不大于±0.5mm。径向摆动不大于0.5mm。
6、安装机械密封的法拦与轴线不垂直度允许0.05mm。
7、安装机械密封部位的轴制造公差为在d₄粗糙度。
8、机械密封安装后应用水试运转24小时后再正是投料生产。
202、204型釜用机械密封（HG5-752-78）
结构单端面，小弹簧，非平衡型（202）
单端面，小弹簧，平衡型（204）
压力0-0.25MPa（202）、0-0.8MPa
温度-40-180℃（202、204）
转速≤500转/分
轴径30-150mm（202、204）
使用介质：（202、204）酸、碱、油、高分子悬浮液

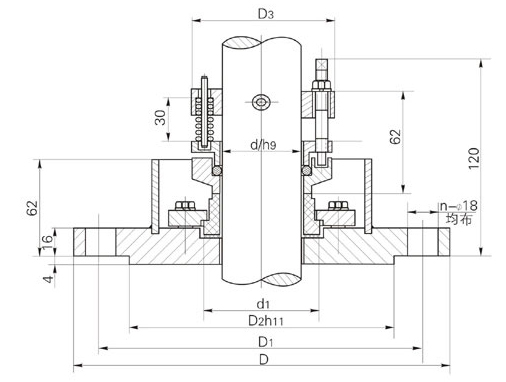

202型釜用机械密封主要尺寸

符号		d/h8	d1	D	D1	D2h11	D3	n-Φ
轴径	30	30	50	185	150	116	64	4-Φ18
	40	40	64	205	170	135	76	4-Φ18
	50	50	76	235	200	164	88	8-Φ18
	5	65	91	235	200	164	103	8-Φ18
	80	80	110	260	225	188	118	8-Φ18
	95	95	123	290	255	220	132	12-Φ18
	110	110	140	315	280	245	150	12-Φ18
	125	125	155	315	280	245	165	12-Φ18
	130	130	158	360	320	285	180	12-Φ18
	140	140	168	360	320	285	195	12-Φ18
	150	150	180	360	320	285	210	12-Φ18

204B型釜用机械密封主要尺寸

符号		d/h8	d1	D	D1	D2h11	D3	n-Φ
轴径	30	30	50	185	150	116	67	4-Φ18
	40	40	64	205	170	135	77	4-Φ18
	50	50	74	235	200	164	87	8-Φ18
	60	60	85	235	200	164	98	8-Φ18
	65	65	91	235	200	164	103	8-Φ18
	80	80	110	260	225	188	118	12-Φ18
	90	90	119	290	255	220	128	12-Φ18
	100	100	132	315	280	245	138	12-Φ18
	100	100	140	315	280	245	148	12-Φ18
