2000系列机械密封（HG21571-95)

2000系列机械密封可与XD、XS型机架及AD安装底盖配套使用，2001、2002型使用压力<MPa，2003～2007型使用压力<1.6MPa，密封腔温度≤80℃，最大线速度<m/s，适用于各种弱腐蚀性气体。2002H、2005H为带废液收集器，2002K、2005K为带侧冷却水套型。通常2006型可用于2004型代用，2007型可用2006型代用。

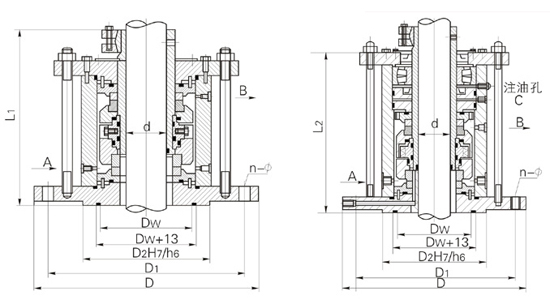

2001～2005型安装尺寸

d	30～40	45～55	60～70	75～85	90～100	110～130	140～180
D	175	240	240	275	305	330	395
D1	145	210	210	240	270	295	350
D2	110	176	176	204	234	260	313
Dπ	85	140	140	180	200	220	270
n-Φ	4-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
L1	148	160	160	170	180	200	205
L2	215	230	260	280	280	305	310































2006、2007型机械密封安装尺寸

d	30～40	45～55	60～70	75～85	90～100	110～130	140～160
D	200	240	255	295	305	330	395
D1	170	210	225	260	270	295	350
D2	130	176	176	204	234	260	313
Dπ	100	140	140	180	200	220	270
n-Φ	4-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
L1	160	170	170	180	180	200	205
L2	215	230	260	280	280	305	310
